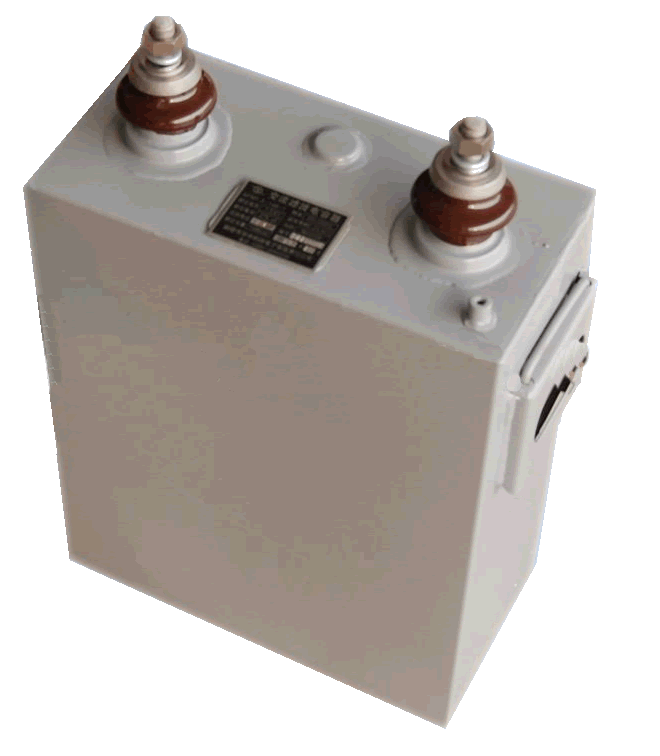

AFM型交流濾波電容器

用途和使用范圍：

本產品與交流電抗器相串聯 , 組成濾波兼無功補償裝置，吸收交流系統中的諧波電流 , 提高系統的功率因數，改善電網質量；

產品溫度類別為： -25/C ；

安裝運行地區海拔高度不超過 1500 m ；

冷卻方式：電容器外表面自然對流；

主要技術參數及技術性能指標：

額定電壓Un ： 1.3 KV ；

額定容量Qn ： 148 Kvar ；

額定電容： 279 uF ，電容偏差范圍 -6 — +3% ；

額定基波頻率： 50 HZ ；

相 數：?jiǎn)蜗啵?

在工頻額定電壓下，在 20 ℃時的損耗角正切值 tgδ≤ 0.00065

絕緣等級： 2 Kv 級，端子與外殼間絕緣應能承受 1min 工頻試驗電壓 10 Kv （ 50 HZ 交流方均根值） ;

耐受爆破能量：≥ 8 KJ

端子間耐受試驗：工頻交流電壓 2.15Un =2.8Kv 歷時 10_S。

在熱穩定試驗中 , 當環境溫度為 +50 ℃時 , 電容器外殼熱點溫度應不超過 75 ℃

承受振動能力試驗 , 試驗條件按 TB1333 “機車電器基本技術條件”試驗 , 在振幅 A 能隨頻率 f 自動調節的振動試驗臺上進行

A=25/fmm , 1 ≤ f ≤ 10Hz 時 ;

A=250/(f × f)mm , 10 ≤ f ≤ 50Hz 時 ;

在正常安裝位置 ( 電容器立放 ) 下 , 進行互相垂直的三個方向各振動 2h, 振動后電容量不變 , 絕緣強度不受影響 , 不得有任何滲漏現象 ;

電容溫度系數絕對值不超過 6 × 10^-4 /K
